使用 HCL 模拟搭建三层网络架构

条件与需求

假设一个企业园区的建筑和部门结构为：
3 栋楼，每栋楼有 3 个部门，共 9 个部门。

需求：

希望各栋楼之间线路和核心的网络设备都有冗余。
任意一栋楼网络故障也不影响其他楼。
有一定的负载均衡。
路由器下线也不影响内网之间的访问。
有两条宽带线路冗余。

每个部门都划分一个 VLAN。
每栋楼的第 1 个部门，可以访问本楼其他部门。
第 1 栋楼的第 1 个部门，可以访问所有的部门。

规则约定

为了方便阅读理解，做出 VLAN、IP、接口之类的内容做出一定的命名及划分缩写。

3 栋楼的代号为：
A、B、C
各栋楼的汇聚层交换机命名也使用楼代号。

3 栋楼下的各自的部门代号为：
A: 101、102、103
B: 201、202、203
C: 301、302、303

各部门的接入层交换机命名使用部门代号。

各部门划分的 VLAN 也使用部门代号。
例如：101 -> VLAN 101

使用 VLAN 10 为作为交换机之间的通讯 VLAN。

IP 地址的划分约定：
10.x.1.0 第二位用于办公楼 / 几期 / 厂区
10.1.x.0 第三位用于楼层 / 部门 / 办公室
例如：1 期办公楼 1 楼使用 10.1.1.0

IP 地址的定义约定：
数值越小，越靠近上层。
例如：网关使用 10.x.x.1

物理网络接口、链路聚合组编号的分配约定：
在速率一致的情况下，数值越靠后，越靠近上层。
例如：常见的交换机，高速率的上联接口都是分配的在靠后的编号，所以靠后的口一般都是连上一层的。

负载均衡的分流倾向：
101-103、201-203，优先走 SW1
301-303，优先走 SW2

各个部门的 VLAN：

部门 VLAN IP 段划分 VLAN 网关 交换机
101 101 10.1.1.0 /24 10.1.1.1 A
102 102 10.1.2.0 /24 10.1.2.1 A
103 103 10.1.3.0 /24 10.1.3.1 A
201 201 10.2.1.0 /24 10.2.1.1 B
202 202 10.2.2.0 /24 10.2.2.1 B
203 203 10.2.3.0 /24 10.2.3.1 B
301 301 10.3.1.0 /24 10.3.1.1 C
302 302 10.3.2.0 /24 10.3.2.1 C
303 303 10.3.3.0 /24 10.3.3.1 C

各路由和交换机的 VLAN 10 地址：

位置 交换机 VLAN 10 地址
路由 RT1 10.0.0.2
路由 RT2 10.0.0.3
核心层 SW1 10.0.0.10
核心层 SW2 10.0.0.11
汇聚层 A 10.0.0.20*
汇聚层 B 10.0.0.21*
汇聚层 C 10.0.0.22*

*：如果有的话

设备列表

路由器 x2 台

1
2
RT1
RT2

核心层交换机 2x2 台

1
2
SW1、SW1b
SW2、SW2b

汇聚层交换机 3x2 台

1
2
3
A、Ab
B、Bb
C、Cb

接入层交换机 9 台

1
2
3
101、102、103
201、202、203
301、302、303

后面的 b 表示这是堆叠的备用机

路由器均使用 HCL 中的 VSR-88
交换机均使用 HCL 中的 S6850

设备连接图

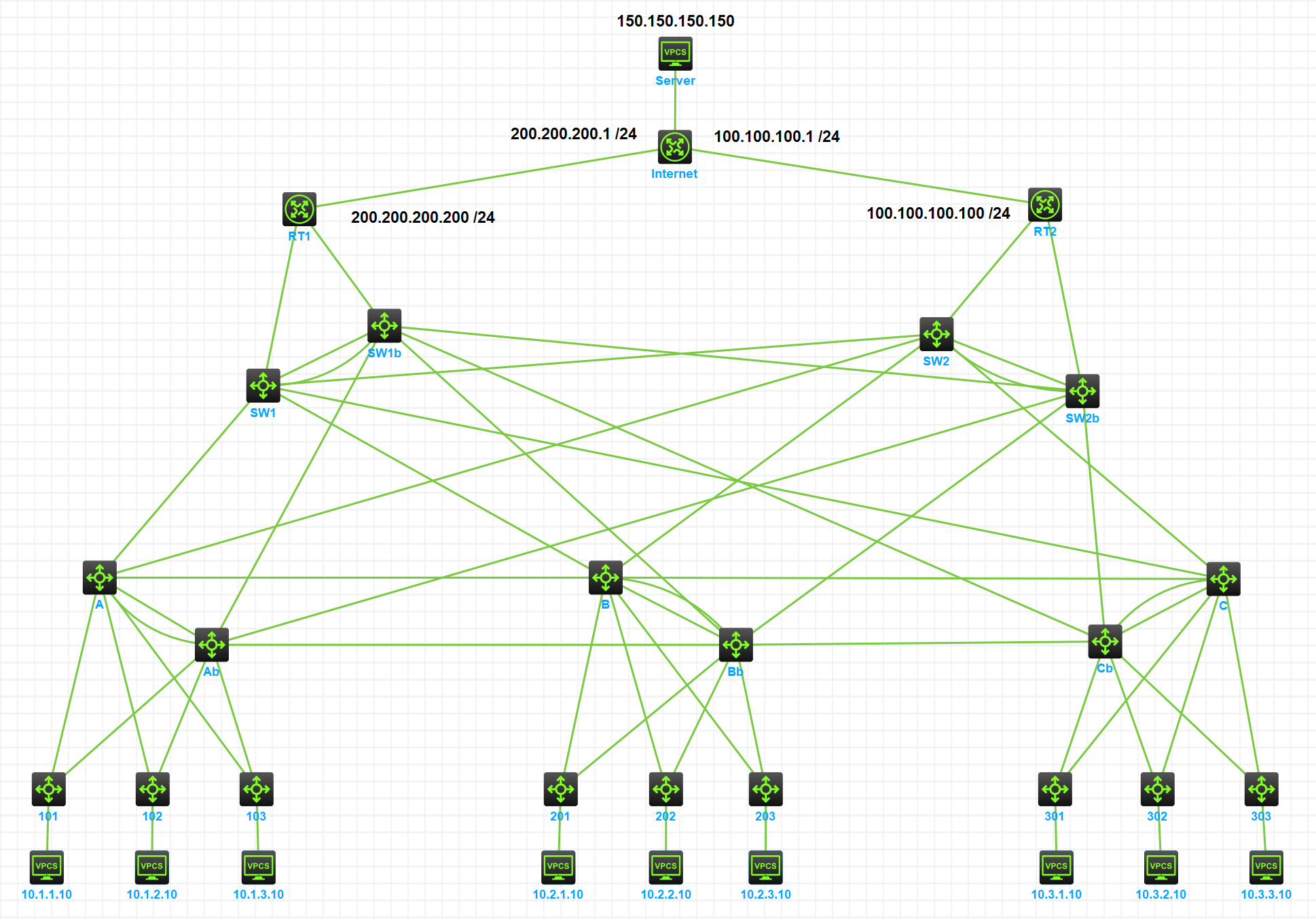

这个是物理连线上的

使用HCL模拟搭建三层网络架构_物理连线

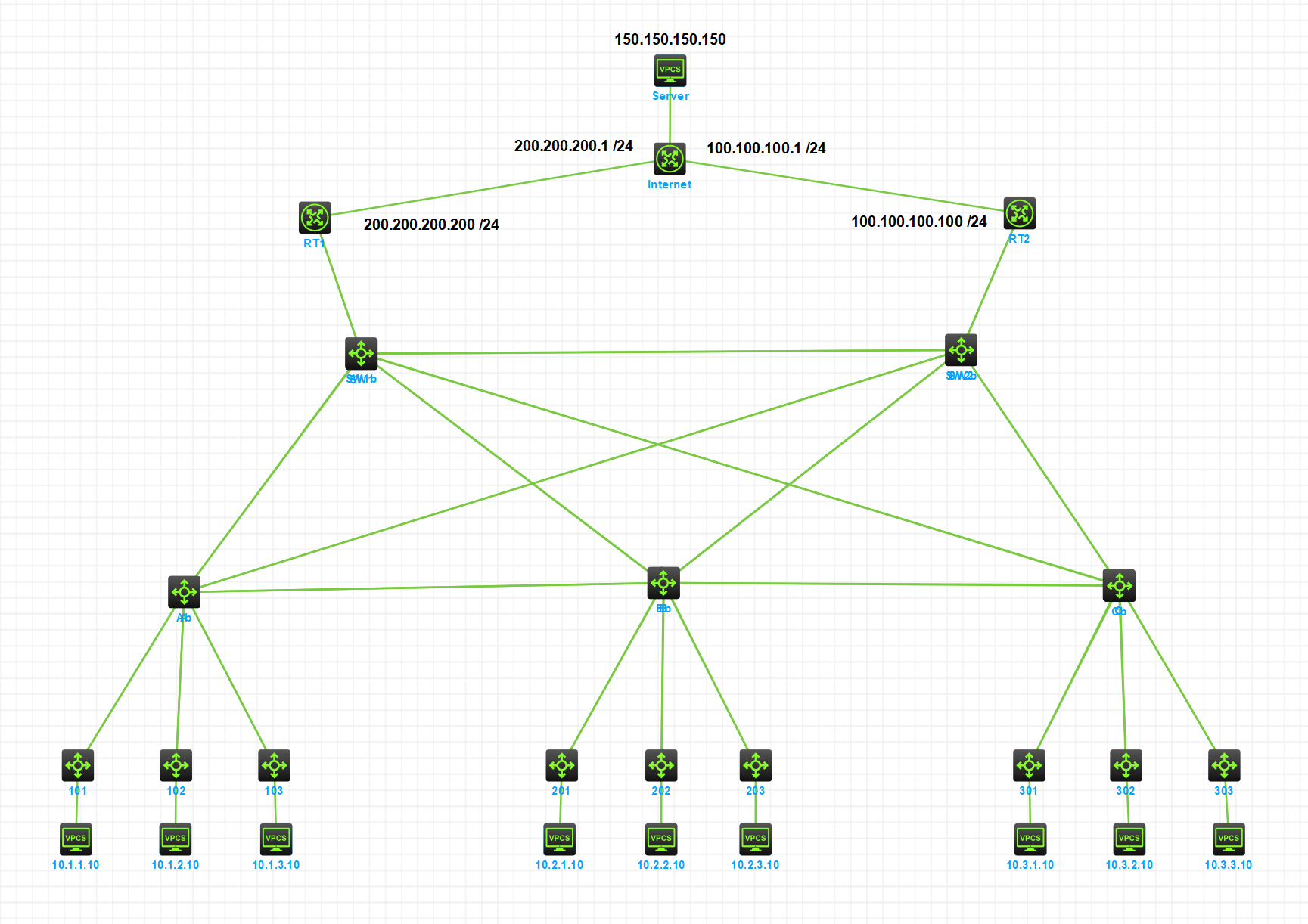

这是逻辑上的

使用HCL模拟搭建三层网络架构_逻辑结构

文末有 HCL 模拟器和工程文件

命令操作

堆叠

如果需要设备冗余的话，建议优先考虑堆叠。

要做的话，这个要最开始就做，如果不做的话，这段可以跳过。

这里以 SW1 和 SW1b 的堆叠为例

物理连线

1
2
3
SW1                    SW1b
FortyGigE 1/0/53 <---> FortyGigE 1/0/53
FortyGigE 1/0/54 <---> FortyGigE 1/0/54

核心层交换机 SW1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
//从用户视图进入系统视图
<H3C>system-view

//先改个名字
[H3C]hostname SW1

// 改堆叠成员编号1的优先级为32，32是最大优先级，H3C的堆叠功能叫IRF
[SW1]irf member 1 priority 32

// 把要加入堆叠的端口先关闭，这里打算使用2个端口，1个也行的。
[SW1]interface range FortyGigE 1/0/53 to FortyGigE 1/0/54
[SW1-if-range]shutdown
[SW1-if-range]quit

// 把端口加入堆叠 (第一个1是堆叠成员编号, 第二个1是堆叠端口索引, 端口索引只有1和2两种, 连接的两台设备必须不同才能连接。)
[SW1]irf-port 1/1
[SW1-irf-port1/1]port group interface FortyGigE 1/0/53
[SW1-irf-port1/1]port group interface FortyGigE 1/0/54
[SW1-irf-port1/1]quit

把端口打开
[SW1]interface range FortyGigE 1/0/53 to FortyGigE 1/0/54
[SW1-if-range]undo shutdown
[SW1-if-range]quit

// 先保存, 再激活堆叠, 因为可能会直接重启, 然后设置又没保存导致失败。
[SW1]save
[SW1]irf-port-configuration active

核心层交换机 SW1b

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
//从用户视图进入系统视图
<H3C>system-view

//先改个名字，不改也行，因为后面这个名字就没了。
[H3C]hostname SW1b

//改堆叠成员编号，要重启的
[SW1b]irf member 1 renumber 2
[SW1b]quit
<SW1b>reboot

//改堆叠设备优先级(可以不做, 默认是1)
<SW1b>system-view
[SW1b]irf member 2 priority 1

//把端口关闭 (这里为什么是 2/x/xx ？因为之前执行了 irf member 1 renumber 2)
[SW1b]interface range FortyGigE 2/0/53 to FortyGigE 2/0/54
[SW1b-if-range]shutdown
[SW1b-if-range]quit

// 把端口加入堆叠
[SW1b]irf-port 2/2
[SW1b-irf-port2/2]port group interface FortyGigE 2/0/53
[SW1b-irf-port2/2]port group interface FortyGigE 2/0/54
[SW1b-irf-port2/2]quit

//把端口打开
[SW1b]interface range FortyGigE 2/0/53 to FortyGigE 2/0/54
[SW1b-if-range]undo shutdown
[SW1b-if-range]quit

//先保存, 再激活堆叠, 因为可能会直接重启, 然后设置又没保存导致失败。
[SW1b]save
[SW1b]irf-port-configuration active

SW1b 运行完 irf-port-configuration active 后，SW1b 会自动启动，可以在 SW1 上看到各种下线上线的信息。
重启完成后，再连进去 SW1b 会发现名字也变成了 SW1，后面直接操作 “SW1” 就可以了。
用 display interface brief 查看端口，也可以看到合并起来的端口列表。

设置 IRF 域编号

因为这个网络里面有多个 IRF 堆叠，而且堆叠中至少应该使用一种 MAD 检测功能。

接下来会使用链路聚合，所以直接使用 LACP MAD 检测。

1
2
3
// 同一个网络中，每个IRF堆叠的编号都应该不一样，以用于LACP MAD检测时区分
[SW1]irf domain 1
[SW1]save

检查堆叠

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
// 显示IRF的相关信息
[SW1]display irf
MemberID    Role    Priority  CPU-Mac         Description
  +1        Standby 32        60cf-b73c-0104  ---
  *2        Master  1         60cf-ba66-0204  ---
--------------------------------------------------
 * indicates the device is the master.
 + indicates the device through which the user logs in.

 The bridge MAC of the IRF is: 60cf-b73c-0100
 Auto upgrade                : yes
 Mac persistent              : 6 min
 Domain ID                   : 1

 // 显示IRF中所有成员设备的配置信息
[SW1]display irf configuration
 MemberID NewID    IRF-Port1                     IRF-Port2
 1        1        FortyGigE1/0/53               disable
                   FortyGigE1/0/54
 2        2        disable                       FortyGigE2/0/53
                                                 FortyGigE2/0/54
// 显示IRF链路信息
[SW1]display irf link
Member 1
 IRF Port  Interface                             Status
 1         FortyGigE1/0/53                       UP
           FortyGigE1/0/54                       UP
 2         disable                               --
Member 2
 IRF Port  Interface                             Status
 1         disable                               --
 2         FortyGigE2/0/53                       UP
           FortyGigE2/0/54                       UP

剩下的 SW2、A、B、C 的堆叠就不演示了。

链路聚合

链路聚合提高了连接带宽，也实现了线路的冗余。

如果存在交换机及与其连接的交换机，存在逻辑结构的上下级的关系的话，这是链路聚合组的编号分配约定。

1
2
3
1、2、3     是给下一层的交换机用的
10、11、12  是给同一层的交换机用的
20、21、22  是给上一层的交换机用的

核心层交换机 SW1

因为模拟器的交换机型号有限，没有大量 10G 口的型号，所以 核心层交换机 到 路由器 这部分，就先使用千兆口了。

物理连线

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
SW1 (Bridge-Aggregation 1)       	A (Bridge-Aggregation 20)
Ten-GigabitEthernet 1/0/49	<--->	Ten-GigabitEthernet 1/0/51
Ten-GigabitEthernet 2/0/49 	<--->	Ten-GigabitEthernet 2/0/51

SW1 (Bridge-Aggregation 2)       	B (Bridge-Aggregation 20)
Ten-GigabitEthernet 1/0/50 	<----> 	Ten-GigabitEthernet 1/0/51
Ten-GigabitEthernet 2/0/50 	<----> 	Ten-GigabitEthernet 2/0/51

SW1 (Bridge-Aggregation 3)       	C (Bridge-Aggregation 20)
Ten-GigabitEthernet 1/0/51 	<----> 	Ten-GigabitEthernet 1/0/51
Ten-GigabitEthernet 2/0/51 	<----> 	Ten-GigabitEthernet 2/0/51

SW1 (Bridge-Aggregation 10)      	SW2 (Bridge-Aggregation 10)
Ten-GigabitEthernet 1/0/52 	<----> 	Ten-GigabitEthernet 1/0/52
Ten-GigabitEthernet 2/0/52 	<----> 	Ten-GigabitEthernet 2/0/52

SW1 (Bridge-Aggregation 20)       	RT1 (Bridge-Aggregation 1)
GigabitEthernet 1/0/48 		<----> 	GigabitEthernet 0/0/0
GigabitEthernet 2/0/48		<----> 	GigabitEthernet 0/0/1

配置命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
// 从用户视图进入系统视图
<H3C>system-view

// 没做堆叠改名字的话，先改个名字
[H3C]hostname SW1

// 创建并进入二层聚合接口组 1，与 汇聚层交换机 连接
[SW1]interface Bridge-Aggregation 1
// 改成动态聚合模式下，同时启用了LACP协议
[SW1-Bridge-Aggregation1]link-aggregation mode dynamic
// 开启 LACP MAD检测功能（因为开了堆叠，用于来检测用的，没用堆叠可以不开。）
[SW1-Bridge-Aggregation1]mad enable
// 然后会回显：
// You need to assign a domain ID (range: 0-4294967295)
// [Current domain ID is: 1]:
// 并提示你要输入域编号，并显示你当前的IRF域编号，你要是输入了别的数字进去，就会把 display irf 里面的 Domain ID 的值给改了。
// 填错也没事，下一条改成对的，或者直接 irf domain 1 改回来就行。不是很理解这种设计，每条都要填一次。
[SW1-Bridge-Aggregation1]quit
// 批量设置端口，因为堆叠了，所以分别使用了两台设备上的端口。
[SW1]interface range Ten-GigabitEthernet 1/0/49 Ten-GigabitEthernet 2/0/49
// 将端口添加到聚合组 1
[SW1-if-range]port link-aggregation group 1
[SW1-if-range]quit

// 创建并进入二层聚合接口组 2，与 汇聚层交换机 连接
[SW1]interface Bridge-Aggregation 2
[SW1-Bridge-Aggregation2]link-aggregation mode dynamic
[SW1-Bridge-Aggregation2]mad enable
[SW1-Bridge-Aggregation2]quit
[SW1]interface range Ten-GigabitEthernet 1/0/50 Ten-GigabitEthernet 2/0/50
[SW1-if-range]port link-aggregation group 2
[SW1-if-range]quit

// 创建并进入二层聚合接口组 3，与 汇聚层交换机 连接
[SW1]interface Bridge-Aggregation 3
[SW1-Bridge-Aggregation3]link-aggregation mode dynamic
[SW1-Bridge-Aggregation3]mad enable
[SW1-Bridge-Aggregation3]quit
[SW1]interface range Ten-GigabitEthernet 1/0/51 Ten-GigabitEthernet 2/0/51
[SW1-if-range]port link-aggregation group 3

// 创建并进入二层聚合接口组 10，与 另一台核心交换机 连接
[SW1]interface Bridge-Aggregation 10
[SW1-Bridge-Aggregation10]link-aggregation mode dynamic
[SW1-Bridge-Aggregation10]mad enable
[SW1-Bridge-Aggregation10]quit
[SW1]interface range Ten-GigabitEthernet 1/0/52 Ten-GigabitEthernet 2/0/52
[SW1-if-range]port link-aggregation group 10
[SW1-if-range]quit

// 创建并进入二层聚合接口组 20，与 路由器 连接
[SW1]interface Bridge-Aggregation 20
[SW1-Bridge-Aggregation20]link-aggregation mode dynamic
[SW1-Bridge-Aggregation20]mad enable
[SW1-Bridge-Aggregation20]quit
[SW1]interface range GigabitEthernet 1/0/48 GigabitEthernet 2/0/48
[SW1-if-range]port link-aggregation group 20
[SW1-if-range]quit

// 保存
[SW1]save

检查链路聚合

1
2
3
4
5
6
7
8
9
10
11
12
13
// 显示链路聚合组的概要
<SW1>display interface Bridge-Aggregation brief
Brief information on interfaces in bridge mode:
Link: ADM - administratively down; Stby - standby
Speed: (a) - auto
Duplex: (a)/A - auto; H - half; F - full
Type: A - access; T - trunk; H - hybrid
Interface            Link Speed     Duplex Type PVID Description
BAGG1                UP   20G(a)    F(a)   A    1
BAGG2                UP   20G(a)    F(a)   A    1
BAGG3                UP   20G(a)    F(a)   A    1
BAGG10               UP   20G(a)    F(a)   A    1
BAGG20               UP   2G(a)     F(a)   A    1

汇聚层交换机 A

因为模拟器的交换机型号有限，没有大量 10G 口的型号，所以 汇聚层交换机 到 接入层交换机 这部分，就先使用千兆口了。

物理连线

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
A (Bridge-Aggregation 1)       		101 (Bridge-Aggregation 1)
   GigabitEthernet 1/0/1	<---->	GigabitEthernet 1/0/47
   GigabitEthernet 2/0/1	<---->	GigabitEthernet 1/0/48

A (Bridge-Aggregation 2)       		102 (Bridge-Aggregation 1)
   GigabitEthernet 1/0/2	<---->	GigabitEthernet 1/0/47
   GigabitEthernet 2/0/2	<---->	GigabitEthernet 1/0/48

A (Bridge-Aggregation 3)       		103 (Bridge-Aggregation 1)
   GigabitEthernet 1/0/3	<---->	GigabitEthernet 1/0/47
   GigabitEthernet 2/0/3	<---->	GigabitEthernet 1/0/48

A (Bridge-Aggregation 10)
Ten-GigabitEthernet 1/0/49 	<---->
Ten-GigabitEthernet 2/0/49 	<---->

A (Bridge-Aggregation 11)      		B (Bridge-Aggregation 10)
Ten-GigabitEthernet 1/0/50 	<----> 	Ten-GigabitEthernet 1/0/49
Ten-GigabitEthernet 2/0/50 	<----> 	Ten-GigabitEthernet 2/0/49

A (Bridge-Aggregation 20)      		SW1 (Bridge-Aggregation 1)
Ten-GigabitEthernet 1/0/50 	<----> 	Ten-GigabitEthernet 1/0/49
Ten-GigabitEthernet 2/0/50 	<----> 	Ten-GigabitEthernet 2/0/49

A (Bridge-Aggregation 21)      		SW2 (Bridge-Aggregation 1)
Ten-GigabitEthernet 1/0/51 	<----> 	Ten-GigabitEthernet 1/0/49
Ten-GigabitEthernet 2/0/51 	<----> 	Ten-GigabitEthernet 2/0/49

配置命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
// 从用户视图进入系统视图
<H3C>system-view

// 没做堆叠改名字的话，先改个名字
[H3C]hostname A

// 创建并进入二层聚合接口组 1 ，与 接入层交换机 101 连接
[A]interface Bridge-Aggregation 1
[A-Bridge-Aggregation1]link-aggregation mode dynamic
[A-Bridge-Aggregation1]mad enable
[A-Bridge-Aggregation1]quit
[A]interface range GigabitEthernet 1/0/1 GigabitEthernet 2/0/1
[A-if-range]port link-aggregation group 1
[A-if-range]quit

// 创建并进入二层聚合接口组 2，与 接入层交换机 102 连接
[A]interface Bridge-Aggregation 2
[A-Bridge-Aggregation2]link-aggregation mode dynamic
[A-Bridge-Aggregation2]mad enable
[A-Bridge-Aggregation2]quit
[A]interface range GigabitEthernet 1/0/2 GigabitEthernet 2/0/2
[A-if-range]port link-aggregation group 2
[A-if-range]quit

// 创建并进入二层聚合接口组 3，与 接入层交换机 103 连接
[A]interface Bridge-Aggregation 3
[A-Bridge-Aggregation3]link-aggregation mode dynamic
[A-Bridge-Aggregation3]mad enable
[A-Bridge-Aggregation3]quit
[A]interface range GigabitEthernet 1/0/3 GigabitEthernet 2/0/3
[A-if-range]port link-aggregation group 3
[A-if-range]quit

// 创建并进入二层聚合接口组 10，与 上一台汇聚层交换机 连接
[A]interface Bridge-Aggregation 10
[A-Bridge-Aggregation10]link-aggregation mode dynamic
[A-Bridge-Aggregation10]mad enable
[A-Bridge-Aggregation10]quit
[A]interface range Ten-GigabitEthernet 1/0/49 Ten-GigabitEthernet 2/0/49
[A-if-range]port link-aggregation group 10
[A-if-range]quit

// 创建并进入二层聚合接口组 11，与 下一台汇聚层交换机 连接
[A]interface Bridge-Aggregation 11
[A-Bridge-Aggregation11]link-aggregation mode dynamic
[A-Bridge-Aggregation11]mad enable
[A-Bridge-Aggregation11]quit
[A]interface range Ten-GigabitEthernet 1/0/50 Ten-GigabitEthernet 2/0/50
[A-if-range]port link-aggregation group 11
[A-if-range]quit

// 创建并进入二层聚合接口组 20，与 核心层交换机 SW1 连接
[A]interface Bridge-Aggregation 20
[A-Bridge-Aggregation20]link-aggregation mode dynamic
[A-Bridge-Aggregation20]mad enable
[A-Bridge-Aggregation20]quit
[A]interface range Ten-GigabitEthernet 1/0/51 Ten-GigabitEthernet 2/0/51
[A-if-range]port link-aggregation group 20
[A-if-range]quit

// 创建并进入二层聚合接口组 21，与 核心层交换机 SW2 连接
[A]interface Bridge-Aggregation 21
[A-Bridge-Aggregation21]link-aggregation mode dynamic
[A-Bridge-Aggregation21]mad enable
[A-Bridge-Aggregation21]quit
[A]interface range Ten-GigabitEthernet 1/0/52 Ten-GigabitEthernet 2/0/52
[A-if-range]port link-aggregation group 21
[A-if-range]quit

// 保存
[A]save

检查链路聚合

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// 显示链路聚合组的概要
<A>display interface Bridge-Aggregation brief
Brief information on interfaces in bridge mode:
Link: ADM - administratively down; Stby - standby
Speed: (a) - auto
Duplex: (a)/A - auto; H - half; F - full
Type: A - access; T - trunk; H - hybrid
Interface            Link Speed     Duplex Type PVID Description
BAGG1                UP   2G(a)     F(a)   A    1
BAGG2                UP   2G(a)     F(a)   A    1
BAGG3                UP   2G(a)     F(a)   A    1
BAGG10               DOWN auto      A      A    1
BAGG11               UP   20G(a)    F(a)   A    1
BAGG20               UP   20G(a)    F(a)   A    1
BAGG21               UP   20G(a)    F(a)   A    1

接入层交换机 101

物理连线

1
2
3
101 (Bridge-Aggregation 1)      	A (Bridge-Aggregation 1)
    GigabitEthernet 1/0/47	<---->	GigabitEthernet 1/0/1
    GigabitEthernet 1/0/48	<---->	GigabitEthernet 2/0/1

配置命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
// 从用户视图进入系统视图
<H3C>system-view

// 先改个名字
[H3C]hostname 101

// 创建并进入二层聚合接口组 1 ，与 汇聚层交换机 A 连接
[101]interface Bridge-Aggregation 1

// 改成动态聚合模式下，同时启用了LACP协议
[101-Bridge-Aggregation1]link-aggregation mode dynamic
[101-Bridge-Aggregation1]quit

// 批量设置端口，这里个人倾向使用最末2个。
[101]interface range GigabitEthernet 1/0/47 to GigabitEthernet 1/0/48

// 将端口添加到聚合组 1
[101-if-range]port link-aggregation group 1
[101-if-range]quit

// 保存
[101]save

检查链路聚合

1
2
3
4
5
6
7
8
9
// 显示链路聚合组的概要
[101]display interface Bridge-Aggregation brief
Brief information on interfaces in bridge mode:
Link: ADM - administratively down; Stby - standby
Speed: (a) - auto
Duplex: (a)/A - auto; H - half; F - full
Type: A - access; T - trunk; H - hybrid
Interface            Link Speed     Duplex Type PVID Description
BAGG1                UP   2G(a)     F(a)   A    1

路由器 RT1

物理连线

1
2
3
RT1 (Bridge-Aggregation 1)      	SW1 (Bridge-Aggregation 20)
    GigabitEthernet 0/0/0	<---->	GigabitEthernet 1/0/48
    GigabitEthernet 0/0/1	<---->	GigabitEthernet 2/0/48

配置命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// 从用户视图进入系统视图
<H3C>system-view

// 先改个名字
[H3C]hostname RT1

// 创建并进入三层聚合接口组 1 与 核心层交换机 连接
[RT1]interface Route-Aggregation 1
[RT1-Route-Aggregation1]link-aggregation mode dynamic
[RT1-Route-Aggregation1]ip address 10.0.0.2 24
[RT1-Route-Aggregation1]quit
[RT1]interface range GigabitEthernet 0/0/0 GigabitEthernet 0/0/1
[RT1-if-range]port link-aggregation group 1
[RT1-if-range]quit

// 保存
[RT1]save

检查链路聚合

1
2
3
4
5
6
7
// 显示链路聚合组的概要
[RT1]display interface Route-Aggregation brief
Brief information on interfaces in route mode:
Link: ADM - administratively down; Stby - standby
Protocol: (s) - spoofing
Interface                         Link Protocol Primary IP      Description
RAGG1                             UP   UP       --

其他设备就不演示了。

VLAN

VLAN (虚拟局域网）把一个物理 LAN 划分成多个逻辑的 LAN

核心层交换机 SW1

配置命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
// 从用户视图进入系统视图
<SW1>system-view

// 批量创建VLAN
[SW1]vlan 101 to 103 201 to 203 301 to 303 10

// 进入二层聚合接口组 1，配置 VLAN (如果没有做链路聚合，那就是直接进入端口来配置了。)
[SW1]interface Bridge-Aggregation 1
// 配置端口的链路类型为Trunk类型
[SW1-Bridge-Aggregation1]port link-type trunk
// 允许指定的VLAN通过当前Trunk端口
[SW1-Bridge-Aggregation1]port trunk permit vlan 101 to 103 201 to 203 301 to 303
[SW1-Bridge-Aggregation1]quit

// 进入二层聚合接口组 2，配置 VLAN
[SW1]interface Bridge-Aggregation 2
[SW1-Bridge-Aggregation2]port link-type trunk
[SW1-Bridge-Aggregation2]port trunk permit vlan 101 to 103 201 to 203 301 to 303
[SW1-Bridge-Aggregation2]quit

// 进入二层聚合接口组 3，配置 VLAN
[SW1]interface Bridge-Aggregation 3
[SW1-Bridge-Aggregation3]port link-type trunk
[SW1-Bridge-Aggregation3]port trunk permit vlan 101 to 103 201 to 203 301 to 303
[SW1-Bridge-Aggregation3]quit

// 进入二层聚合接口组 10，配置 VLAN
[SW1]interface Bridge-Aggregation 10
[SW1-Bridge-Aggregation10]port link-type trunk
[SW1-Bridge-Aggregation10]port trunk permit vlan 101 to 103 201 to 203 301 to 303
[SW1-Bridge-Aggregation10]quit

// 进入二层聚合接口组 20，配置 VLAN
[SW1]interface Bridge-Aggregation 20
[SW1-Bridge-Aggregation20]port link-type access
[SW1-Bridge-Aggregation20]port access vlan 10
[SW1-Bridge-Aggregation20]quit


// 创建 VLAN 101 的VLAN接口
[SW1]interface vlan-interface 101
// 配置VLAN接口的IP地址 (网关应该是 10.1.1.1 ，为什么定为 10.1.1.2 ? 因为要做VRRP，SW2 用 10.1.1.3 )
[SW1-Vlan-interface101]ip address 10.1.1.2 24
[SW1-Vlan-interface101]quit

// 创建 VLAN 102 的VLAN接口
[SW1]interface vlan-interface 102
[SW1-Vlan-interface102]ip address 10.1.2.2 24
[SW1-Vlan-interface102]quit

// 创建 VLAN 103 的VLAN接口
[SW1]interface vlan-interface 103
[SW1-Vlan-interface103]ip address 10.1.3.2 24
[SW1-Vlan-interface103]quit

// 创建 VLAN 201 的VLAN接口
[SW1]interface vlan-interface 201
// 配置VLAN接口的IP地址
[SW1-Vlan-interface101]ip address 10.2.1.2 24
[SW1-Vlan-interface101]quit

// 创建 VLAN 202 的VLAN接口
[SW1]interface vlan-interface 202
[SW1-Vlan-interface102]ip address 10.2.2.2 24
[SW1-Vlan-interface102]quit

// 创建 VLAN 203 的VLAN接口
[SW1]interface vlan-interface 203
[SW1-Vlan-interface103]ip address 10.2.3.2 24
[SW1-Vlan-interface103]quit

// 创建 VLAN 301 的VLAN接口
[SW1]interface vlan-interface 301
// 配置VLAN接口的IP地址
[SW1-Vlan-interface101]ip address 10.3.1.2 24
[SW1-Vlan-interface101]quit

// 创建 VLAN 302 的VLAN接口
[SW1]interface vlan-interface 302
[SW1-Vlan-interface102]ip address 10.3.2.2 24
[SW1-Vlan-interface102]quit

// 创建 VLAN 303 的VLAN接口
[SW1]interface vlan-interface 303
[SW1-Vlan-interface103]ip address 10.3.3.2 24
[SW1-Vlan-interface103]quit

// 创建 VLAN 10 的VLAN接口, 用于和路由器通讯
[SW1]interface vlan-interface 10
[SW1-Vlan-interface10]ip address 10.0.0.10 24 // SW2 使用 10.0.0.11 24
[SW1-Vlan-interface10]quit

// 保存
[SW1]save

检查 VLAN

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
// 显示系统当前存在的Trunk端口
[SW1]display port trun
Interface             PVID    VLAN Passing
BAGG1                 1       1, 101-103, 201-203, 301-303
BAGG2                 1       1, 101-103, 201-203, 301-303
BAGG3                 1       1, 101-103, 201-203, 301-303
BAGG10                1       1, 101-103, 201-203, 301-303
XGE1/0/49             1       1, 101-103, 201-203, 301-303
XGE1/0/50             1       1, 101-103, 201-203, 301-303
XGE1/0/51             1       1, 101-103, 201-203, 301-303
XGE1/0/52             1       1, 101-103, 201-203, 301-303
XGE2/0/49             1       1, 101-103, 201-203, 301-303
XGE2/0/50             1       1, 101-103, 201-203, 301-303
XGE2/0/51             1       1, 101-103, 201-203, 301-303
XGE2/0/52             1       1, 101-103, 201-203, 301-303

// 显示VLAN接口的概要信息
[SW1]display interface Vlan-interface brief
Brief information on interfaces in route mode:
Link: ADM - administratively down; Stby - standby
Protocol: (s) - spoofing
Interface            Link Protocol Primary IP        Description
Vlan101              UP   UP       10.1.1.1
Vlan102              UP   UP       10.1.2.1
Vlan103              UP   UP       10.1.3.1
Vlan201              UP   UP       10.2.1.1
Vlan202              UP   UP       10.2.2.1
Vlan203              UP   UP       10.2.3.1
Vlan301              UP   UP       10.3.1.1
Vlan302              UP   UP       10.3.2.1
Vlan303              UP   UP       10.3.3.1

// 显示聚合接口的概要信息
[SW1]display interface Bridge-Aggregation brief
Brief information on interfaces in bridge mode:
Link: ADM - administratively down; Stby - standby
Speed: (a) - auto
Duplex: (a)/A - auto; H - half; F - full
Type: A - access; T - trunk; H - hybrid
Interface            Link Speed     Duplex Type PVID Description
BAGG1                UP   20G(a)    F(a)   T    1
BAGG2                UP   20G(a)    F(a)   T    1
BAGG3                UP   20G(a)    F(a)   T    1
BAGG10               UP   20G(a)    F(a)   T    1
BAGG20               UP   2G(a)     F(a)   A    1

汇聚层交换机 A

配置命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
// 从用户视图进入系统视图
<A>system-view

// 批量创建VLAN
[A]vlan 101 to 103 201 to 203 301 to 303
//  为什么连 101-103 之外的 VLAN 也创建？为了在同时和SW1 SW2 失联的时候，可以通过同级的汇聚层交换走VLAN数据

// 进入二层聚合接口组 1，配置 VLAN
[A]interface Bridge-Aggregation 1
//配置端口的链路类型为Access类型
[A-Bridge-Aggregation1]port link-type access
//将Access端口加入到指定VLAN
[A-Bridge-Aggregation1]port access vlan 101 // 因为这是给 A 下面的 101 102 103 用的，B、C 改成对应的下级交换机
[A-Bridge-Aggregation1]quit

// 进入二层聚合接口组 2，配置 VLAN
[A]interface Bridge-Aggregation 2
[A-Bridge-Aggregation2]port link-type access
[A-Bridge-Aggregation2]port access vlan 102
[A-Bridge-Aggregation2]quit

// 进入二层聚合接口组 3，配置 VLAN
[A]interface Bridge-Aggregation 3
[A-Bridge-Aggregation3]port link-type access
[A-Bridge-Aggregation3]port access vlan 103
[A-Bridge-Aggregation3]quit

// 进入二层聚合接口组 10，配置 VLAN
[A]interface Bridge-Aggregation 10
// 配置端口的链路类型为Trunk类型
[A-Bridge-Aggregation10]port link-type trunk
// 允许指定的VLAN通过当前Trunk端口
[A-Bridge-Aggregation10]port trunk permit vlan 101 to 103 201 to 203 301 to 303
[A-Bridge-Aggregation10]quit

// 进入二层聚合接口组 11，配置 VLAN
[A]interface Bridge-Aggregation 11
[A-Bridge-Aggregation11]port link-type trunk
[A-Bridge-Aggregation11]port trunk permit vlan 101 to 103 201 to 203 301 to 303
[A-Bridge-Aggregation11]quit

// 进入二层聚合接口组 20，配置 VLAN
[A]interface Bridge-Aggregation 20
[A-Bridge-Aggregation20]port link-type trunk
[A-Bridge-Aggregation20]port trunk permit vlan 101 to 103 201 to 203 301 to 303
[A-Bridge-Aggregation20]quit

// 进入二层聚合接口组 21，配置 VLAN
[A]interface Bridge-Aggregation 21
[A-Bridge-Aggregation21]port link-type trunk
[A-Bridge-Aggregation21]port trunk permit vlan 101 to 103 201 to 203 301 to 303
[A-Bridge-Aggregation21]quit

// 保存
[A]save

检查 VLAN

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
// 显示系统当前存在的Trunk端口
[A]display port trunk
Interface             PVID    VLAN Passing
BAGG10                1       1, 101-103
BAGG11                1       1, 101-103
BAGG20                1       1, 101-103
BAGG21                1       1, 101-103
XGE1/0/49             1       1, 101-103
XGE1/0/50             1       1, 101-103
XGE1/0/51             1       1, 101-103
XGE1/0/52             1       1, 101-103
XGE2/0/49             1       1, 101-103
XGE2/0/50             1       1, 101-103
XGE2/0/51             1       1, 101-103
XGE2/0/52             1       1, 101-103

// 显示聚合接口的概要信息
[A]display interface Bridge-Aggregation brief
Brief information on interfaces in bridge mode:
Link: ADM - administratively down; Stby - standby
Speed: (a) - auto
Duplex: (a)/A - auto; H - half; F - full
Type: A - access; T - trunk; H - hybrid
Interface            Link Speed     Duplex Type PVID Description
BAGG1                UP   2G(a)     F(a)   A    101
BAGG2                UP   2G(a)     F(a)   A    102
BAGG3                UP   2G(a)     F(a)   A    103
BAGG10               DOWN auto      A      T    1
BAGG11               UP   20G(a)    F(a)   T    1
BAGG20               UP   20G(a)    F(a)   T    1
BAGG21               UP   20G(a)    F(a)   T    1

同样的，剩下的 SW2、B、C 不演示了。

MSTP

多生成树域，用于防止环路和 VLAN 的线路的负载均衡。

共用配置命令

所有交换机必须一样的

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
// 从用户视图进入系统视图
<XXX>system-view

// 进入MST域视图
[XXX]stp region-configuration

// 配置MST域的域名
[XXX-mst-region]region-name tjxLanMstp

// 配置MSTP的修订级别 (默认就是0，可以跳过)
[XXX-mst-region]revision-level 0

// 将指定VLAN映射到指定的MSTI上 (把所有相关的 VLAN 都映射到一个 MSTI 上，我直接用VLAN相同的数字了。)
[XXX-mst-region]instance 101 vlan 101
[XXX-mst-region]instance 102 vlan 102
[XXX-mst-region]instance 103 vlan 103
[XXX-mst-region]instance 201 vlan 201
[XXX-mst-region]instance 202 vlan 202
[XXX-mst-region]instance 203 vlan 203
[XXX-mst-region]instance 301 vlan 301
[XXX-mst-region]instance 302 vlan 302
[XXX-mst-region]instance 303 vlan 303

// 激活MST域的配置
[XXX-mst-region]active region-configuration

// 保存
[XXX]save

检查 MST 域

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// 显示MST域的预配置信息
[XXX-mst-region]check region-configuration
 Admin Configuration
   Format selector      : 0
   Region name          : tjxLanMstp
   Revision level       : 0
   Configuration digest : 0x15ad9f356fc65725363daf259ad33c8b

   Instance  VLANs Mapped
   0         1 to 100, 104 to 200, 204 to 300, 304 to 4094
   101       101
   102       102
   103       103
   201       201
   202       202
   203       203
   301       301
   302       302
   303       303

核心层交换机 SW1

根桥是 MSTP 网络的逻辑中心，用来确定生成树的最底设备。

这里为了体验差异性和实际应用中的负载均衡的需求。

A，B 楼的 VLAN，也就是 101-103，201-203，将以 SW1 做为 根桥

C 楼的 VLAN，301-303，将以 SW2 做为 根桥

配置命令

1
2
3
4
5
6
7
8
9
10
11
// 从用户视图进入系统视图
<SW1>system-view

// 配置本设备为MSTI 0、101 到 103、201 到 203 的根桥。
[SW1]stp instance 0 101 to 103 201 to 203 root primary

// 配置本设备为MSTI 301 到 303 的备份根桥。
[SW1]stp instance 301 to 303 root secondary

// 保存
[SW1]save

核心层交换机 SW2

配置命令

1
2
3
4
5
6
7
8
9
10
11
// 从用户视图进入系统视图
<SW2>system-view

// 配置本设备为MSTI 301 到 303 的根桥。
[SW2]stp instance 301 to 303 root primary

// 配置本设备为MSTI 0、101 到 103、201 到 203 的备份根桥。
[SW2]stp instance 0 101 to 103 201 to 203 root secondary

// 保存
[SW2]save

检查生成树

这里以 汇聚层交换机 A 举例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// ROOT : 根端口（Root Port）在非根桥上负责向根桥方向转发数据的端口就称为根端口，根桥上没有根端口。
// ALTE : 替换端口（Alternate Port）是根端口和主端口的备份端口。当根端口或主端口被阻塞后，替换端口将成为新的根端口或主端口。
// DESI : 指定端口（Designated Port）负责向下游网段或设备转发数据的端口就称为指定端口。

// 查看设备上生成树的概要信息
[A]display stp brief
 MST ID   Port                                Role  STP State   Protection
 0        Bridge-Aggregation1                 DESI  FORWARDING  NONE
 0        Bridge-Aggregation2                 DESI  FORWARDING  NONE
 0        Bridge-Aggregation3                 DESI  FORWARDING  NONE
 0        Bridge-Aggregation11                DESI  FORWARDING  NONE
 0        Bridge-Aggregation20                ROOT  FORWARDING  NONE //向根桥转发
 0        Bridge-Aggregation21                ALTE  DISCARDING  NONE //替换端口，暂不生效
 101      Bridge-Aggregation1                 DESI  FORWARDING  NONE
 101      Bridge-Aggregation11                DESI  FORWARDING  NONE
 101      Bridge-Aggregation20                ROOT  FORWARDING  NONE //向根桥转发
 101      Bridge-Aggregation21                ALTE  DISCARDING  NONE //替换端口，暂不生效
 102      Bridge-Aggregation2                 DESI  FORWARDING  NONE
 102      Bridge-Aggregation11                DESI  FORWARDING  NONE
 102      Bridge-Aggregation20                ROOT  FORWARDING  NONE //向根桥转发
 102      Bridge-Aggregation21                ALTE  DISCARDING  NONE //替换端口，暂不生效
 103      Bridge-Aggregation3                 DESI  FORWARDING  NONE
 103      Bridge-Aggregation11                DESI  FORWARDING  NONE
 103      Bridge-Aggregation20                ROOT  FORWARDING  NONE //向根桥转发
 103      Bridge-Aggregation21                ALTE  DISCARDING  NONE //替换端口，暂不生效
 ......

VRRP

核心层交换机 SW1

配置命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
// 配置VRRP工作在负载均衡模式。
// [SW1]vrrp mode load-balance
// 你可以使用负载均衡模式，但是使用负载均衡模式就无法通过优先级来控制不同的VLAN走不同的核心交换机


// 创建和 VLAN接口 10 物理状态关联的Track项1。如果Track项的状态为Negative，则说明 SW1 的上行接口出现故障。
[SW1]track 1 interface vlan-interface 10
[SW1-track-1]quit


// 进入 VLAN 接口 101
[SW1]interface vlan-interface 101
// 创建备份组1，并配置备份组1的虚拟IP地址为10.1.1.1。(备份组的取值范围只有1-255，如果是 1-4096 我就直接用VLAN值了)
[SW1-Vlan-interface101]vrrp vrid 1 virtual-ip 10.1.1.1
// 配置 SW1 在备份组1中的优先级为110，高于 SW2 的默认优先级100，以保证 SW1 成为Master。
[SW1-Vlan-interface101]vrrp vrid 1 priority 110
// 配置 SW1 工作在抢占方式，配置抢占延迟时间为3000厘秒，即30秒。
[SW1-Vlan-interface101]vrrp vrid 1 preempt-mode delay 3000
// 配置监视Track项1。Track项的状态为Negative时，降低 SW1 优先级 20，使其低于 SW2，使 SW2 成为主
[SW1-Vlan-interface101]vrrp vrid 1 track 1 priority reduced 20
[SW1-Vlan-interface101]quit


// 进入 VLAN 接口 102
[SW1]interface vlan-interface 102
[SW1-Vlan-interface101]vrrp vrid 2 virtual-ip 10.1.2.1
[SW1-Vlan-interface101]vrrp vrid 2 priority 110
[SW1-Vlan-interface101]vrrp vrid 2 preempt-mode delay 3000
[SW1-Vlan-interface101]vrrp vrid 2 track 1 priority reduced 20
[SW1-Vlan-interface101]quit


// 进入 VLAN 接口 103
[SW1]interface vlan-interface 103
[SW1-Vlan-interface101]vrrp vrid 3 virtual-ip 10.1.3.1
[SW1-Vlan-interface101]vrrp vrid 3 priority 110
[SW1-Vlan-interface101]vrrp vrid 3 preempt-mode delay 3000
[SW1-Vlan-interface101]vrrp vrid 3 track 1 priority reduced 20
[SW1-Vlan-interface101]quit


// 进入 VLAN 接口 201
[SW1]interface vlan-interface 201
[SW1-Vlan-interface101]vrrp vrid 4 virtual-ip 10.2.1.1
[SW1-Vlan-interface101]vrrp vrid 4 priority 110
[SW1-Vlan-interface101]vrrp vrid 4 preempt-mode delay 3000
[SW1-Vlan-interface101]vrrp vrid 4 track 1 priority reduced 20
[SW1-Vlan-interface101]quit


// 进入 VLAN 接口 202
[SW1]interface vlan-interface 202
[SW1-Vlan-interface101]vrrp vrid 5 virtual-ip 10.2.2.1
[SW1-Vlan-interface101]vrrp vrid 5 priority 110
[SW1-Vlan-interface101]vrrp vrid 5 preempt-mode delay 3000
[SW1-Vlan-interface101]vrrp vrid 5 track 1 priority reduced 20
[SW1-Vlan-interface101]quit


// 进入 VLAN 接口 203
[SW1]interface vlan-interface 203
[SW1-Vlan-interface101]vrrp vrid 6 virtual-ip 10.2.3.1
[SW1-Vlan-interface101]vrrp vrid 6 priority 110
[SW1-Vlan-interface101]vrrp vrid 6 preempt-mode delay 3000
[SW1-Vlan-interface101]vrrp vrid 6 track 1 priority reduced 20
[SW1-Vlan-interface101]quit


// 进入 VLAN 接口 301
[SW1]interface vlan-interface 301
[SW1-Vlan-interface101]vrrp vrid 7 virtual-ip 10.3.1.1
[SW1-Vlan-interface101]vrrp vrid 7 priority 100 //这里为了负载均衡，让301-303 走SW2 ，所以设定为100优先
[SW1-Vlan-interface101]vrrp vrid 7 preempt-mode delay 3000
[SW1-Vlan-interface101]vrrp vrid 7 track 1 priority reduced 20
[SW1-Vlan-interface101]quit


// 进入 VLAN 接口 303
[SW1]interface vlan-interface 302
[SW1-Vlan-interface101]vrrp vrid 8 virtual-ip 10.3.2.1
[SW1-Vlan-interface101]vrrp vrid 8 priority 100
[SW1-Vlan-interface101]vrrp vrid 8 preempt-mode delay 3000
[SW1-Vlan-interface101]vrrp vrid 8 track 1 priority reduced 20
[SW1-Vlan-interface101]quit


// 进入 VLAN 接口 303
[SW1]interface vlan-interface 303
[SW1-Vlan-interface101]vrrp vrid 9 virtual-ip 10.3.3.1
[SW1-Vlan-interface101]vrrp vrid 9 priority 100
[SW1-Vlan-interface101]vrrp vrid 9 preempt-mode delay 3000
[SW1-Vlan-interface101]vrrp vrid 9 track 1 priority reduced 20
[SW1-Vlan-interface101]quit

// 保存
[SW1]save

检查 VRRP

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
// 显示设备上VRRP信息。
[SW1]display vrrp
IPv4 Virtual Router Information:
 Running mode : Standard
 Total number of virtual routers : 9
 Interface          VRID  State        Running Adver   Auth             Virtual
                                       Pri     Timer   Type                IP
 ----------------------------------------------------------------------------
 Vlan101            1     Master       110     100     Not supported    10.1.1.1
 Vlan102            2     Master       110     100     Not supported    10.1.2.1
 Vlan103            3     Master       110     100     Not supported    10.1.3.1
 Vlan201            4     Master       110     100     Not supported    10.2.1.1
 Vlan202            5     Master       110     100     Not supported    10.2.2.1
 Vlan203            6     Master       110     100     Not supported    10.2.3.1
 Vlan301            7     Backup       100     100     Not supported    10.3.1.1
 Vlan302            8     Backup       100     100     Not supported    10.3.2.1
 Vlan303            9     Backup       100     100     Not supported    10.3.3.1


// 显示设备上VRRP备份组的详细信息。
[SW1]display vrrp verbose
IPv4 Virtual Router Information:
 Running mode : Standard
 Total number of virtual routers : 9
   Interface Vlan-interface101
     VRID             : 1                   Adver Timer  : 100
     Admin Status     : Up                  State        : Master
     Config Pri       : 110                 Running Pri  : 110
     Preempt Mode     : Yes                 Delay Time   : 3000
     Auth Type        : Not supported
     Version          : 3
     Virtual IP       : 10.1.1.1
     Virtual MAC      : 0000-5e00-0101
     Master IP        : 10.1.1.2

......

   Interface Vlan-interface301
     VRID             : 7                   Adver Timer  : 100
     Admin Status     : Up                  State        : Backup
     Config Pri       : 100                 Running Pri  : 100
     Preempt Mode     : Yes                 Delay Time   : 3000
     Become Master    : 0ms left
     Auth Type        : Not supported
     Version          : 3
     Virtual IP       : 10.3.1.1
     Virtual MAC      : 0000-5e00-0107
     Master IP        : 10.3.1.3

......

核心层交换机 SW2

配置命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
// 创建和 VLAN接口 10 物理状态关联的Track项1。如果Track项的状态为Negative，则说明 SW2 的上行接口出现故障。
[SW2]track 1 interface vlan-interface 10
[SW2-track-1]quit


// 进入 VLAN 接口 101
[SW2]interface vlan-interface 101
[SW2-Vlan-interface101]vrrp vrid 1 virtual-ip 10.1.1.1
[SW2-Vlan-interface101]vrrp vrid 1 priority 100 //为了负载均衡，让103-103，201-203 走SW1，所以设定为100
[SW2-Vlan-interface101]vrrp vrid 1 preempt-mode delay 3000
[SW2-Vlan-interface101]vrrp vrid 1 track 1 priority reduced 20
[SW2-Vlan-interface101]quit


// 进入 VLAN 接口 102
[SW2]interface vlan-interface 102
[SW2-Vlan-interface101]vrrp vrid 2 virtual-ip 10.1.2.1
[SW2-Vlan-interface101]vrrp vrid 2 priority 100
[SW2-Vlan-interface101]vrrp vrid 2 preempt-mode delay 3000
[SW2-Vlan-interface101]vrrp vrid 2 track 1 priority reduced 20
[SW2-Vlan-interface101]quit


// 进入 VLAN 接口 103
[SW2]interface vlan-interface 103
[SW2-Vlan-interface101]vrrp vrid 3 virtual-ip 10.1.3.1
[SW2-Vlan-interface101]vrrp vrid 3 priority 100
[SW2-Vlan-interface101]vrrp vrid 3 preempt-mode delay 3000
[SW2-Vlan-interface101]vrrp vrid 3 track 1 priority reduced 20
[SW2-Vlan-interface101]quit


// 进入 VLAN 接口 201
[SW2]interface vlan-interface 201
[SW2-Vlan-interface101]vrrp vrid 4 virtual-ip 10.2.1.1
[SW2-Vlan-interface101]vrrp vrid 4 priority 100
[SW2-Vlan-interface101]vrrp vrid 4 preempt-mode delay 3000
[SW2-Vlan-interface101]vrrp vrid 4 track 1 priority reduced 20
[SW2-Vlan-interface101]quit


// 进入 VLAN 接口 202
[SW2]interface vlan-interface 202
[SW2-Vlan-interface101]vrrp vrid 5 virtual-ip 10.2.2.1
[SW2-Vlan-interface101]vrrp vrid 5 priority 100
[SW2-Vlan-interface101]vrrp vrid 5 preempt-mode delay 3000
[SW2-Vlan-interface101]vrrp vrid 5 track 1 priority reduced 20
[SW2-Vlan-interface101]quit


// 进入 VLAN 接口 203
[SW2]interface vlan-interface 203
[SW2-Vlan-interface101]vrrp vrid 6 virtual-ip 10.2.3.1
[SW2-Vlan-interface101]vrrp vrid 6 priority 100
[SW2-Vlan-interface101]vrrp vrid 6 preempt-mode delay 3000
[SW2-Vlan-interface101]vrrp vrid 6 track 1 priority reduced 20
[SW2-Vlan-interface101]quit


// 进入 VLAN 接口 301
[SW2]interface vlan-interface 301
[SW2-Vlan-interface101]vrrp vrid 7 virtual-ip 10.3.1.1
[SW2-Vlan-interface101]vrrp vrid 7 priority 110 //这里为了负载均衡，让301-303 走SW2 ，所以设定为110
[SW2-Vlan-interface101]vrrp vrid 7 preempt-mode delay 3000
[SW2-Vlan-interface101]vrrp vrid 7 track 1 priority reduced 20
[SW2-Vlan-interface101]quit


// 进入 VLAN 接口 303
[SW2]interface vlan-interface 302
[SW2-Vlan-interface101]vrrp vrid 8 virtual-ip 10.3.2.1
[SW2-Vlan-interface101]vrrp vrid 8 priority 110
[SW2-Vlan-interface101]vrrp vrid 8 preempt-mode delay 3000
[SW2-Vlan-interface101]vrrp vrid 8 track 1 priority reduced 20
[SW2-Vlan-interface101]quit


// 进入 VLAN 接口 303
[SW2]interface vlan-interface 303
[SW2-Vlan-interface101]vrrp vrid 9 virtual-ip 10.3.3.1
[SW2-Vlan-interface101]vrrp vrid 9 priority 110
[SW2-Vlan-interface101]vrrp vrid 9 preempt-mode delay 3000
[SW2-Vlan-interface101]vrrp vrid 9 track 1 priority reduced 20
[SW2-Vlan-interface101]quit

// 保存
[SW2]save

检查 VRRP

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
// 显示设备上VRRP信息。
[SW2]display vrrp
IPv4 Virtual Router Information:
 Running mode : Standard
 Total number of virtual routers : 9
 Interface          VRID  State        Running Adver   Auth             Virtual
                                       Pri     Timer   Type                IP
 ----------------------------------------------------------------------------
 Vlan101            1     Backup       100     100     Not supported    10.1.1.1
 Vlan102            2     Backup       100     100     Not supported    10.1.2.1
 Vlan103            3     Backup       100     100     Not supported    10.1.3.1
 Vlan201            4     Backup       100     100     Not supported    10.2.1.1
 Vlan202            5     Backup       100     100     Not supported    10.2.2.1
 Vlan203            6     Backup       100     100     Not supported    10.2.3.1
 Vlan301            7     Master       110     100     Not supported    10.3.1.1
 Vlan302            8     Master       110     100     Not supported    10.3.2.1
 Vlan303            9     Master       110     100     Not supported    10.3.3.1


// 显示设备上VRRP备份组的详细信息。
[SW2]display vrrp verbose
IPv4 Virtual Router Information:
 Running mode : Standard
 Total number of virtual routers : 9

......

   Interface Vlan-interface103
     VRID             : 3                   Adver Timer  : 100
     Admin Status     : Up                  State        : Backup
     Config Pri       : 100                 Running Pri  : 100
     Preempt Mode     : Yes                 Delay Time   : 3000
     Become Master    : 0ms left
     Auth Type        : Not supported
     Version          : 3
     Virtual IP       : 10.1.3.1
     Virtual MAC      : 0000-5e00-0103
     Master IP        : 10.1.3.2

......

   Interface Vlan-interface303
     VRID             : 9                   Adver Timer  : 100
     Admin Status     : Up                  State        : Master
     Config Pri       : 110                 Running Pri  : 110
     Preempt Mode     : Yes                 Delay Time   : 3000
     Auth Type        : Not supported
     Version          : 3
     Virtual IP       : 10.3.3.1
     Virtual MAC      : 0000-5e00-0109
     Master IP        : 10.3.3.3

路由器 RT1（只做演示）

路由器也用 VRRP 的的话，这个划分分流有点麻烦，所以后面的演示路由器没有使用 VRRP。

配置命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
// 从用户视图进入系统视图
<RT1>system-view

// 创建和 GigabitEthernet 0/0/10 物理状态关联的Track项1。如果Track项的状态为Negative，则说明 RT1 的上行接口出现故障。
[RT1]track 1 interface GigabitEthernet 0/0/10
[RT1-track-1]quit

// 进入 路由聚合接口 1
[RT1]interface Route-Aggregation 1

// 设定 路由聚合接口 的IP地址
[RT1-Route-Aggregation1]ip address 10.0.0.2 24

// 创建 备份组10，并配置 备份组10 的虚拟IP地址为 10.0.0.1
[RT1-Route-Aggregation1]vrrp vrid 10 virtual-ip 10.0.0.1
[RT1-Route-Aggregation1]vrrp vrid 10 priority 110
[RT1-Route-Aggregation1]vrrp vrid 10 preempt-mode delay 3000
// 配置监视Track项1。Track项的状态为Negative时，降低 RT1 优先级 20，使其低于 RT2
[RT1-Route-Aggregation1]vrrp vrid 10 track 1 priority reduced 20
[RT1-Route-Aggregation1]quit

// 保存
[RT1]save

检查 VRRP

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
[RT1]display vrrp
IPv4 virtual router information:
 Running mode : Standard
 Enhanced sending of gratuitous ARP packets : Disabled
 Total number of virtual routers : 1
 Interface          VRID  State       Running Adver     Auth    Virtual
                                      pri     timer(cs) type    IP
 ---------------------------------------------------------------------
 RAGG1              1     Master      110     100       None    10.0.0.1

[RT1]display vrrp verbose
IPv4 virtual router information:
 Running mode : Standard
 Enhanced sending of gratuitous ARP packets : Disabled
 Total number of virtual routers : 1
   Interface Route-Aggregation1
     VRID             : 1                   Adver timer  : 100 centiseconds
     Admin status     : Up                  State        : Master
     Config pri       : 110                 Running pri  : 110
     Preempt mode     : Yes                 Delay time   : 3000 centiseconds
     Auth type        : None
     Version          : 3
     Virtual IP       : 10.0.0.1
     Virtual MAC      : 0000-5e00-0101
     Master IP        : 10.0.0.2
     Backup ARP       : Disabled
   VRRP track information:
     Track object   : 1                   State : Positive   Pri reduced : 20

路由器 RT2（只做演示）

路由器也用 VRRP 的的话，这个划分分流有点麻烦，所以后面的演示路由器没有使用 VRRP。

配置命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
// 从用户视图进入系统视图
<RT2>system-view

// 创建和 GigabitEthernet 0/0/10 物理状态关联的Track项1。如果Track项的状态为Negative，则说明 RT2 的上行接口出现故障。
[RT2]track 1 interface GigabitEthernet 0/0/10
[RT2-track-1]quit

// 进入 路由聚合接口 1
[RT2]interface Route-Aggregation 1

// 设定 路由聚合接口 的IP地址
[RT2-Route-Aggregation1]ip address 10.0.0.3 24

// 创建 备份组10，并配置 备份组10 的虚拟IP地址为 10.0.0.1
[RT2-Route-Aggregation1]vrrp vrid 1 virtual-ip 10.0.0.1
[RT2-Route-Aggregation1]vrrp vrid 1 priority 100
[RT2-Route-Aggregation1]vrrp vrid 1 preempt-mode delay 3000
// 配置监视Track项1。Track项的状态为Negative时，降低 RT2 优先级 20
[RT2-Route-Aggregation1]vrrp vrid 1 track 1 priority reduced 20
[RT2-Route-Aggregation1]quit

// 保存
[RT2]save

检查 VRRP

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
[RT1]display vrrp verbose
IPv4 virtual router information:
 Running mode : Load balance
 Total number of virtual routers : 1
   Interface Route-Aggregation1
     VRID             : 1                   Adver timer  : 100 centiseconds
     Admin status     : Up                  State        : Master
     Config pri       : 110                 Running pri  : 110
     Preempt mode     : Yes                 Delay time   : 5000 centiseconds
     Auth type        : None
     Version          : 3
     Virtual IP       : 10.0.0.1
     Member IP list   : 10.0.0.2 (Local, Master)
   Forwarder information: 1  Forwarders 1  Active
     Config weight  : 255
     Running weight : 255
    Forwarder 01
     State          : Active
     Virtual MAC    : 000f-e2ff-0011 (Owner)
     Owner ID       : 6241-4392-1402
     Priority       : 255
     Active         : Local
   Forwarder weight track information:
     Track object   : 1          State : Positive   Weight reduced : 250

OSPF

OSPF（开放最短路径优先）动态路由协议，能动态生成路由。

在复杂的网络结构中，相对于繁琐人工静态配置路由，能降低出错率、减少工作量。

但是考虑将 AB 和 C 的分流倾向，还是部分使用了静态路由为方便实现。

路由器 RT1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
// 从用户视图进入系统视图
<RT1>system-view

// [RT1]interface GigabitEthernet 0/0/10
// [RT1-GigabitEthernet0/0/10]ip address 200.200.200.200 255.255.255.0
// 假设RT1有GE0/0/10接口定义成 200.200.200.200，对端IP为 200.200.200.1

// 定义用于外网访问的静态缺省路由，指向宽带提供接口
[RT1]ip route-static 0.0.0.0 0.0.0.0 200.200.200.1


// 定义 路由ID  ，不手动指定的话，会随机拿一个接口上的IP地址。
// 一般是建议拿大家都有的IP，例如VLAN 10，但是初次查看演示的人容易混淆。就直接用 1.1.1.1、2.2.2.2 这种了。
[RT1]router id 1.1.1.1

// 进入 OSPF 视图，默认参数是 1
[RT1]ospf 1

// 配置OSPF引入缺省路由，
// [RT1-ospf-1]default-route-advertise always
// 这条命令可以把本设备上的 ip route-static 0.0.0.0 0.0.0.0 200.200.200.1 这条缺省路由通过OSPF分享出去。
// 也是因为负载均衡的考虑，不启用这个

// 进入OSPF区域视图，0 是骨干区域
[RT1-ospf-1]area 0

// 配置区域所包含的网段并在指定网段的接口上使能OSPF
[RT1-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255
// VLAN 10 的，10.0.0.0 路由和交换机都有这个段。但是路由只有这个段是在“内网”的。

// 保存
[RT1]save

路由器 RT2

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// 从用户视图进入系统视图
<RT2>system-view

// [RT1]interface GigabitEthernet 0/0/10
// [RT1-GigabitEthernet0/0/10]ip address 100.100.100.100 255.255.255.0
// 假设RT1有GE0/0/10接口定义成 100.100.100.100，对端IP为 100.100.100.1

// 定义用于外网访问的静态缺省路由，指向宽带提供接口
[RT1]ip route-static 0.0.0.0 0.0.0.0 100.100.100.1

// 定义 路由ID
[RT2]router id 2.2.2.2

// 进入 OSPF 视图
[RT2]ospf 1
// [RT1-ospf-1]default-route-advertise always
[RT2-ospf-1]area 0
[RT2-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255

// 保存
[RT2]save

核心层交换机 SW1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
// 从用户视图进入系统视图
<SW1>system-view

// 定义用于外网访问的静态缺省路由，指向 RT1
[SW1]ip route-static 0.0.0.0 0.0.0.0 10.0.0.2

// 定义 路由ID
[SW1]router id 3.3.3.3

[SW1-ospf-1]area 0
[SW1-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 10.2.1.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 10.2.2.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 10.2.3.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 10.3.1.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 10.3.2.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 10.3.3.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]quit
[SW1-ospf-1]quit

// 进入 VLAN 301 接口
[SW1]interface Vlan-interface 301
// 设置OSPF接口的开销值。用于RT1 RT2 在计算OSPF的时候，优先使用开销值低的接口，以达成控制分流。301-303 会优先使用 SW2
[SW1-Vlan-interface301]ospf cost 10
[SW1-Vlan-interface301]interface Vlan-interface 302
[SW1-Vlan-interface302]ospf cost 10
[SW1-Vlan-interface302]interface Vlan-interface 303
[SW1-Vlan-interface303]ospf cost 10
[SW1-Vlan-interface303]quit


// 保存
[SW1]save

核心层交换机 SW2

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
// 从用户视图进入系统视图
<SW2>system-view

// 定义用于外网访问的静态缺省路由，指向 RT2
[SW2]ip route-static 0.0.0.0 0.0.0.0 10.0.0.3

// 定义 路由ID
[SW2]router id 4.4.4.4

[SW2-ospf-1]area 0
[SW2-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]network 10.2.1.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]network 10.2.2.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]network 10.2.3.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]network 10.3.1.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]network 10.3.2.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]network 10.3.3.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]quit
[SW2-ospf-1]quit

// 进入 VLAN 101 接口
[SW2]interface Vlan-interface 101
// 设置OSPF接口的开销值。用于RT1 RT2 在计算OSPF的时候，优先使用开销值低的接口，以达成控制分流。101-103 201-203 会优先使用 SW1
[SW2-Vlan-interface101]ospf cost 10
[SW2-Vlan-interface101]interface Vlan-interface 102
[SW2-Vlan-interface102]ospf cost 10
[SW2-Vlan-interface102]interface Vlan-interface 103
[SW2-Vlan-interface103]ospf cost 10
[SW2-Vlan-interface102]interface Vlan-interface 201
[SW2-Vlan-interface201]ospf cost 10
[SW2-Vlan-interface201]interface Vlan-interface 202
[SW2-Vlan-interface202]ospf cost 10
[SW2-Vlan-interface202]interface Vlan-interface 203
[SW2-Vlan-interface203]ospf cost 10
[SW2-Vlan-interface203]quit

// 保存
[SW2]save

检查相关

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
// SW2 查看 OSPF 的接口信息，确认开销值
[SW2]display ospf interface

         OSPF Process 1 with Router ID 4.4.4.4
                 Interfaces

 Area: 0.0.0.0
 IP Address      Type      State    Cost  Pri   DR              BDR
 10.1.1.3        Broadcast BDR      10    1     10.1.1.2        10.1.1.3
 10.1.2.3        Broadcast BDR      10    1     10.1.2.2        10.1.2.3
 10.1.3.3        Broadcast BDR      10    1     10.1.3.2        10.1.3.3
 10.2.1.3        Broadcast BDR      10    1     10.2.1.2        10.2.1.3
 10.2.2.3        Broadcast BDR      10    1     10.2.2.2        10.2.2.3
 10.2.3.3        Broadcast BDR      10    1     10.2.3.2        10.2.3.3
 10.3.1.3        Broadcast BDR      1     1     10.3.1.2        10.3.1.3
 10.3.2.3        Broadcast BDR      1     1     10.3.2.2        10.3.2.3
 10.3.3.3        Broadcast BDR      1     1     10.3.3.2        10.3.3.3
 10.0.0.11       Broadcast DROther  1     1     10.0.0.10       10.0.0.2

// RT1 查看 OSPF 邻居
[RT1]display ospf peer

         OSPF Process 1 with Router ID 1.1.1.1
               Neighbor Brief Information

 Area: 0.0.0.0
 Router ID       Address         Pri Dead-Time  State             Interface
 2.2.2.2         10.0.0.3        1   35         Full/DROther      RAGG1
 3.3.3.3         10.0.0.10       1   35         Full/DR           RAGG1
 4.4.4.4         10.0.0.11       1   32         Full/DROther      RAGG1

// RT1 查看 OSPF 邻居详细信息
[RT1]display ospf peer verbose

         OSPF Process 1 with Router ID 1.1.1.1
                 Neighbors

 Area 0.0.0.0 interface 10.0.0.2(Route-Aggregation1)'s neighbors
 Router ID: 2.2.2.2          Address: 10.0.0.3         GR state: Normal
   State: Full  Mode: Nbr is master  Priority: 1
   DR: 10.0.0.10  BDR: 10.0.0.2  MTU: 0
   Options is 0x42 (-|O|-|-|-|-|E|-)
   Dead timer due in 33  sec
   Neighbor is up for 02:57:02
   Authentication sequence: [ 0 ]
   Neighbor state change count: 10
   BFD status: Disabled

 Router ID: 3.3.3.3          Address: 10.0.0.10        GR state: Normal
   State: Full  Mode: Nbr is master  Priority: 1
   DR: 10.0.0.10  BDR: 10.0.0.2  MTU: 0
   Options is 0x42 (-|O|-|-|-|-|E|-)
   Dead timer due in 33  sec
   Neighbor is up for 04:30:02
   Authentication sequence: [ 0 ]
   Neighbor state change count: 6
   BFD status: Disabled

// RT1 查看路由表
[RT1]display ip routing-table

Destinations : 20       Routes : 20

Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/0          Static  60  0           200.200.200.1   GE0/0/10
10.0.0.0/24        Direct  0   0           10.0.0.2        RAGG1
10.0.0.2/32        Direct  0   0           127.0.0.1       RAGG1
10.0.0.255/32      Direct  0   0           10.0.0.2        RAGG1
10.1.1.0/24        O_INTRA 10  2           10.0.0.10       RAGG1
10.1.2.0/24        O_INTRA 10  2           10.0.0.10       RAGG1
10.1.3.0/24        O_INTRA 10  2           10.0.0.10       RAGG1
10.2.1.0/24        O_INTRA 10  2           10.0.0.10       RAGG1
10.2.2.0/24        O_INTRA 10  2           10.0.0.10       RAGG1
10.2.3.0/24        O_INTRA 10  2           10.0.0.10       RAGG1
10.3.1.0/24        O_INTRA 10  2           10.0.0.11       RAGG1 // 下一跳地址可以看到这里走的是 SW2
10.3.2.0/24        O_INTRA 10  2           10.0.0.11       RAGG1 // 下一跳地址可以看到这里走的是 SW2
10.3.3.0/24        O_INTRA 10  2           10.0.0.11       RAGG1 // 下一跳地址可以看到这里走的是 SW2
127.0.0.0/8        Direct  0   0           127.0.0.1       InLoop0
127.0.0.1/32       Direct  0   0           127.0.0.1       InLoop0
127.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0
200.200.200.0/24   Direct  0   0           200.200.200.200 GE0/0/10
200.200.200.200/32 Direct  0   0           127.0.0.1       GE0/0/10
200.200.200.255/32 Direct  0   0           200.200.200.200 GE0/0/10
255.255.255.255/32 Direct  0   0           127.0.0.1       InLoop0

ACL

VLAN 之间的访问控制

ACL 是生效在接口的，但因为冗余性的设计，这个网络有非常多的接口。

综合考虑，还是直接在 VLAN 接口网关上操作比较好，但是因为 VRRP 的原因，有两份 VLAN 接口网关。

虽然做了分流，你只在分流的网关上做对应的规则也能生效，但是其中一个挂了的话，流量会迁移到剩下那一台。

所以，两台核心交换机上的 VLAN 接口网关都要做同样的配置，这里只演示一台的操作。

核心层交换机 SW1

配置命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
// 从用户视图进入系统视图
<SW1>system-view

// 创建 高级ACL规则，可以用数字，也可以用字符串，这里是给VLAN 102 用的。
[SW1]acl advanced name AclVlan102

// 允许访问 VLAN 101-102 ,剩下的 VALN 禁止访问
[SW1-acl-ipv4-adv-AclVlan102]rule permit ip source any ip destination 10.1.1.0 0.0.0.255
[SW1-acl-ipv4-adv-AclVlan102]rule permit ip source any ip destination 10.1.2.0 0.0.0.255
[SW1-acl-ipv4-adv-AclVlan102]rule deny ip source any ip destination 10.1.3.0 0.0.0.255
[SW1-acl-ipv4-adv-AclVlan102]rule deny ip source any ip destination 10.2.1.0 0.0.0.255
[SW1-acl-ipv4-adv-AclVlan102]rule deny ip source any ip destination 10.2.2.0 0.0.0.255
[SW1-acl-ipv4-adv-AclVlan102]rule deny ip source any ip destination 10.2.3.0 0.0.0.255
[SW1-acl-ipv4-adv-AclVlan102]rule deny ip source any ip destination 10.3.1.0 0.0.0.255
[SW1-acl-ipv4-adv-AclVlan102]rule deny ip source any ip destination 10.3.2.0 0.0.0.255
[SW1-acl-ipv4-adv-AclVlan102]rule deny ip source any ip destination 10.3.3.0 0.0.0.255
[SW1-acl-ipv4-adv-AclVlan102]quit
// 因为要让VLAN 102 能访问外网，所以用了这种类似“黑名单”的写法，因为外网的地址范围很广。如果用代理之类方法就没这个问题了。

// 进入 VLAN 102 的接口。
[SW1]interface Vlan-interface 102
// 把刚刚创建的 AclVlan102 绑定到这个接口的 inbound (入方向)
[SW1-Vlan-interface102]packet-filter name AclVlan102 inbound
[SW1-Vlan-interface102]quit
// inbound 是对入方向的报文(进入设备接口)的报文进行处理，即 “本地VLAN接口下的流量访问其他目的地址的流量”
// outbound 是对出方向的报文(从设备接口发出)的报文进行处理，即 “其他源地址访问到本地VLAN接口下的流量”

// 省略其他规则和接口的绑定
......

// 保存
[SW1]save

检查 ACL

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
// 显示ACL的配置和运行情况
[SW1]display acl all
Advanced IPv4 ACL named AclVlan101, 0 rule,
ACL's step is 5, start ID is 0

Advanced IPv4 ACL named AclVlan102, 9 rules,
ACL's step is 5, start ID is 0
 rule 0 permit ip destination 10.1.1.0 0.0.0.255 (5 times matched)
 rule 5 permit ip destination 10.1.2.0 0.0.0.255 (11 times matched)
 rule 10 deny ip destination 10.1.3.0 0.0.0.255 (5 times matched)
 rule 15 deny ip destination 10.2.1.0 0.0.0.255
 rule 20 deny ip destination 10.2.2.0 0.0.0.255
 rule 25 deny ip destination 10.2.3.0 0.0.0.255
 rule 30 deny ip destination 10.3.1.0 0.0.0.255
 rule 35 deny ip destination 10.3.2.0 0.0.0.255
 rule 40 deny ip destination 10.3.3.0 0.0.0.255
 ......

// 显示ACL在报文过滤中的应用情况
[SW1]display packet-filter interface
Interface: Vlan-interface102
 Inbound policy:
  IPv4 ACL AclVlan102
......

// Ping 其他网段的测试
10.1.2.10> ping 10.1.1.10
84 bytes from 10.1.1.10 icmp_seq=1 ttl=63 time=1.644 ms
84 bytes from 10.1.1.10 icmp_seq=2 ttl=63 time=1.656 ms
......

10.1.2.10> ping 150.150.150.150
84 bytes from 150.150.150.150 icmp_seq=1 ttl=61 time=2.672 ms
84 bytes from 150.150.150.150 icmp_seq=2 ttl=61 time=2.196 ms
......

10.1.2.10> ping 10.1.3.10
10.1.3.10 icmp_seq=1 timeout
10.1.3.10 icmp_seq=2 timeout
......

核心层交换机 SW2 也要做同样的操作。

总结

有些技术是互相冲突，更精细控制往往要放弃一部分便利性，这些网络技术还是要看实际情况来决定如何组合使用。

本次用到的 HCL 模拟器：HCL_Setup_V5.10.3 - 新华三集团 - H3C

本次的 HCL 工程文件：三层网络架构模拟 - tjxwork

原文作者：tjxwork
原文链接：https://www.tjxblog.com/blog/2024-0002
发布时间：2024-06-21

许可协议

本文采用 署名-非商业性使用-相同方式共享 4.0 国际 许可协议，转载请注明出处。

快来参与讨论吧
